実験　アンテナコイル
筆者　　ラジオおじさん　ＪＡ８ＡＴＧ　　原　　恒　夫

１　ソレノイドコイル編
　　ゲルマニュームラジオ、並三、並４、高一ラジオ、スーパーラジオ、とにかくどんなラジオにも最初にコイルとバリコンがあり、同調回路を作っています。そこでここでは、アンテナコイルの容量（インダクタンス）バリコンの容量（キャパシティー）を実験で検証したいと思います。
　コイルは、巻くボビンと線の直径での組み合わせによって無限に考えられます。また、バリコンも様々な容量の物があります。ここでは、

　コイル　　　　直径２５ｍｍのベークボビン、コイルは０．２ｍｍのホルマル線に決めました。
　バリコン　　　１６０ｐＦ、２３０ｐＦ、３５０ｐＦ、２９０ｐＦ、４３０ｐＦの４種類としました。

　この条件の中で、設計して、実際に同調回路を作ってデーターを取ります。しかし、この実験は、あくまでも想定した配線の浮遊容量で計算し実験を進めています。皆さんがラジオを作った場合、部品の配置や部品間の距離、製作者の配線の個性など様々で、条件が異なっていますから、少なくとも±１０パーセントくらいの浮遊容量の誤差がありそうです。

バリコンは、上記５種類と決めましたのでそれぞれのバリコンの容量に合わせて放送帯の最低共振回路におけるコイルの容量を計算してみましょう。

共振回路の公式から　Ｌ（コイルの容量μＨ　）＝ １５９²×１０ ０００００  ／Ｆ（ｋＨｚ）²　×　Ｃ（ｐｆ）　　　で、求められます。配線の浮遊容量は、２０ｐｆとしておきます。

　この式に当てはめて、放送帯の５４０ｋＨｚに共振させるには、コイルの容量はいくらになるか計算したのが下の表です。

　では、早速最低共振周波数５４０ｋＨｚになるよう、上の表を参考にコイルを巻いてみましょう。

　　　　　５４０ｋＨｚに共振するコイルの巻き数とコイルの容量（実測値）

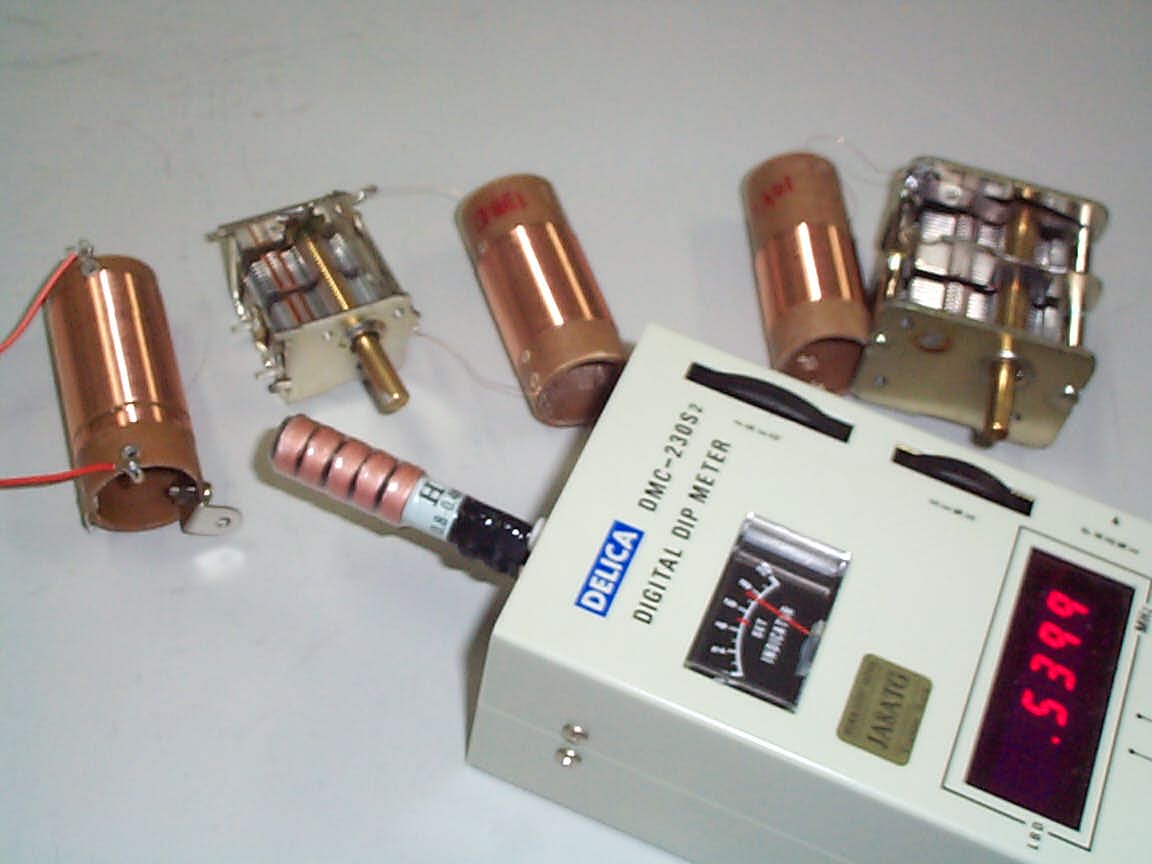

１６０ｐＦのポリバリコン 巻き数　２３５回　５４０μＨ	２３０ｐＦのポリバリコン 巻き数　１８０回　３５０μＨ	２９０ｐＦのエアーバリコン 巻き数　１３５回　２７５μＨ	４３０ｐＦのエアーバリコン １０５回　２００μＨ

　５４０ｋＨｚに共振するようデイップメーターで調べた後にコイルの容量をＬCメーター測りました。結果は、ほぼ計算値どおりでした。そして、ラジオの製作には、ＬＣメ-ターとディップメーターがあると便利だということを今更ながら実感しました。自作派の皆さんにＬＣメーターとディップメーターの購入をお勧めします。

２　バーアンテナ編
　コイルにフェライトコアを入れるとコイルのインダクタンスが大きく増加します。また、アンテナコイルとして長いフェライトコアを入れたものを「バーアンテナ」と呼んでいます。このバーアンテナは、特に外部アンテナを付けなくとも高感度に電波を受けてくれるので移動用のラジオに多く使われています。特徴として、バーアンテナには８の字の指向性があり、これが使い方によっては長所にも短所にもなります。バーアンテナの特徴をまとめますと
（１）指向性がある。
（２）同じコイルの巻き数で比べるとソレノイドコイルの何倍もの容量が取れる。
（３）その為、同じ容量であれば小型に作れる。
（４）コイルの位置を動かすことによって大幅にコイルの容量を変化出来る。

　では、早速バーアンテナを作って実験してみましょう。コイルは、コイル直径１０ｍｍ　０．２ｍｍホルマル線　８０回巻きのコイルをフェアライトコアを入れてみます。すると、表２のようにコイルの位置で大きくコイルの容量が変化することがわかります。

　　では、入れるコアの長さとコイルの容量の変化はどうういう関係にあるでしょうか。入れるコアは、同質のもので長さだけを変えてあります。

　実験にの結果、
（１）コイルがコアの端にある時、コイルの容量が最小、中央で最大になる。
（２）コアの長さに比例してコイルの容量が大きくなる。

　この実験から、コイルを移動させる、または、コアを移動させるとコイルの容量が大きく変わることがわかります。ソレノイドコイルでは、コイルの容量を変化させるには、コイルの巻き数を変えなければコイルの容量を変えられませんでした。しかし、コイルとコアを組み合わせると、コイルの容量を連続的に変えることができます。この性質を利用して、同調周波数を変える方式をμ（ミュー）同調と言っています。ちなみにバリコンで同調周波数を変化させる方式をＣ同調と言っています。しかしμ同調を送信機のような電力回路に入れるとコアが発熱しますので、あまり大きな電力を扱う回路では使えません。
