実験　局部発振コイル

筆者　　ラジオおじさん　　　原　　　恒　夫

１　ハニカムコイルが作れません
　スーパーラジオの心臓部である局部発振（ＯＳＣ）コイルは、いつ頃からハニカム巻きになったのでしょうか。私が、５球スーパーをはじめて作った昭和３０年には、すでに局部発振コイルは、ハニカム巻きになっていました。ハニカム巻きは、浮遊容量が小さくかつ大きなインダクタンスのものが作ることが出来ます。今、スーパーラジオを作ろうとすると手に入りにくく、自作しようとしてもハニカム巻きは私のような素人には出来ません。
　では、スパーラジオの局部発振コイルは、ハニカム巻きでないとだめなのでしょうか。実験してみましょう。

　ハニカム巻きにする大きな理由は、先に述べましたように、「浮遊容量」が少ないことです。浮遊容量が大きいと、バリコンを最小容量にしても所定の高い周波数が受信出来ないことです。例えば放送波帯（ＢＣ帯）は５４０ｋＨｚ〜１６２０ｋＨｚまでですが、１４００ｋＨｚ位までしか受信できないと、１４００ｋＨｚ以上にある放送が受信出来ないのです。ハニカム巻きはコイルの容量が大きく取れる、つまり、小型につくられるということは、小泉総理ではありませんが、「たいしたことではない」といえましょう。
　早速、ソレノイドコイルで局部発振コイルを作ってみました。ＴＲＩＯの局部発振コイルの容量が１１５μＨとありましたので、同じ容量になるよう直径１７ｍｍの塩ビパイプに０．２ｍｍのホルマル線を巻いてみました。

元祖ＴＲＩＯのＯＳＣコイル（左）	自作したＯＳＣコイル	コアで容量可変に

　さて、自作の塩ビパイプの局部発振コイルはどうだったとおもいますか？　なんとこれが全く問題がありません。５４０ｋＨｚ〜１７００ｋＨｚまでもが聞こえるではありませんか。

　結論　少し大きくなる（直径１７ｍｍ長さ５０ｍｍ）というだけでなんの問題もなく動作し、また、シャーシーの中に収まるのです。

　そこで、おじさんは少し工夫してみました。ジャンクボックスに転がっていたアミドンの１１４＃４３と８２＃４３にコイルの容量が１１５μＨになるように巻きました。＃４３は、ＡＬ値の結構高いコアですので、巻き数は１０数回で１１５μＨになりとても簡単です。カソードタップはアース側２〜３回で問題なく発振してくれました。ただコイルを１回増減すると約１０μＨも容量が変わってしまい発振周波数の微調整ができません。バッテングコンデンサーで単一調整をとるならまったく問題がありません。１１４も８２も発振してくれたのですが、少し小さい６２タイプのコアでは、異常発振してしまい安定に動作しませ
んでした。

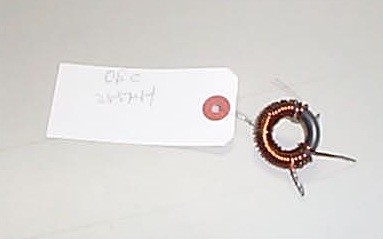

親子バリコン用２２５μＨのＯＳＣコイル	右上がトロイダルコアに巻いたＯＳＣコイル

　結論　小型にするならトロイダルコアにコイルを巻きましょう。
　　　ただしＡＬ値の小さいコアに巻くと１００回もまかなければなりません。トロイダルコアに１００回巻くのはとても大変です。

２　雑　　感

　局部発振コイルは「絶対ハニカム巻き」と思いこんでいた私は、ソレノイドコイルやトロイダルコアに巻けることがわかって安心しました。ただし、ソレノイドコイルにする場合は、極力浮遊容量を少なくなるよう短く配線しましょう。トロイダルコアは、温度特性の悪い物があって、いつのまにか周波数が動いて聞こえなくなっているコアがありました。アミドンの＃４３は、そんなことはありませんでした。トロイダルコアは、プラスチックビスでがっちりシャーシーに固定すべきのなのでしょうが、私は、１ｍｍのホルマル線を使い、ラグ板に線を半田付けして振動を与えても周波数が変動しないようにしました。
